設備結構
設備主要由箱體、制冷系統、加熱系統、空氣循環系統以及控制系統組成。
試驗箱體設計完美，采用數控機床加工成型，并采用無反作用把手，操作容易。
箱門密封采用精制硅橡膠，從而在高、低溫下不存在老化及硬化現象。
內膽為進口SUS304不銹鋼板，外殼為A3板噴塑處理，更顯光潔、美觀。
保溫系統采用超細玻璃纖維或硬質聚胺脂發泡填充保溫區，以保證箱體內部溫度。
溫度控制采用進口儀表，具有P.I.D自動演算的功能，人性化設計的操作方法，易學易用。
獨立的加溫與制冷系統使設備更有效的提高升溫、降溫、效率。
制冷系統為全自動控制與安全保護協調系統。
采用多翼式強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。
空氣循環出風回風設計，風壓風速均符合測試標準，并可使開門瞬間溫度回溫時間快。
設備符合標準
GB/T2423.1-2001 電工電子產品基本試驗規程 試驗A:低溫試驗方法
GB/T2423.2-2001 電工電子產品基本試驗規程 試驗B:高溫試驗方法
GB2424.1-89 電工電子產品基本環境試驗規程 高溫低溫試驗導則
日本富士儀表
技術參數
|
型號
|
GDW-50A(B/C)
|
GDW-100A(B/C)
|
GDW-150A(B/C)
|
GDW-250A(B/C)
|
GDW-500A(B/C)
|
GDW-800A(B/C)
|
GDW-1000A(B/C)
|
GDW-1500A(B/C)
|
|
工作室尺寸:mm
|
400×350×400
|
500×450×500
|
500×500×600
|
600×520×800
|
800×700×900
|
800×1000×1000
|
1000×1000×1000
|
1500×1000×1000
|
|
外型尺寸:mm
|
820×710×1400
|
920×850×1500
|
920×850×1670
|
1020×870×1870
|
1260×1100×2040
|
1280×1480×2030
|
1420×1390×2200
|
1980×1480×2200
|
|
電壓/功率
|
A型：220V/2KW
B型：220V/2.5KW
C型：220V/4KW
|
A型：220V/2.5KW
B型：380V/3.5KW
C型：380V/4.5KW
|
A型：220V/3KW
B型：380V/4KW
C型：380V/5KW
|
A型：220V/3.5KW
B型：380V/4.5KW
C型：380V/5.5KW
|
A型：220V/4KW
B型：380V/6KW
C型：380V/8KW
|
A型：220V/4.5KW
B型：380V/6.5KW
C型：380V/8.5KW
|
A型：220V/5KW
B型：380V/7KW
C型：380V/9KW
|
A型：380V/7KW
B型：380V/9KW
C型：380V/12KW
|
|
技術
參數
|
溫度范圍
|
A型-20℃～+150℃/ B型 -40℃～+150℃/ C型 -70℃～+150℃
|
|
波動度/均勻度
|
≤±0.5℃/≤2℃
|
|
升溫速率
|
1.0～3.0℃/min
|
|
降溫速率
|
0.7～1.0℃/min
|
|
箱體
材料
|
外箱材料
|
A3鋼板靜電噴塑/SUS304不銹鋼霧面線條發紋處理
|
|
內箱材料
|
進口SUS304不銹鋼板
|
|
保溫材料
|
超細玻璃纖維保溫棉/硬質聚胺脂發泡
|
|
箱門密封
|
雙層耐高、低溫防老化及硬化精制硅 膠密封條
|
|
冷熱
交換
系統
|
控制儀
|
日本進口“富士”儀表
|
|
精度范圍 ：溫度±0.1℃，指示精度：溫度±0.1℃，解析度：±0.1℃
|
|
溫度傳感器
|
鉑金電阻PT100Ω/MV
|
|
循環系統
|
耐溫低噪音型電機，單循環、加長 軸、不銹鋼多葉式離心風葉
|
|
加熱方式
|
鎳鉻合金電加熱式加熱器
|
|
制冷方式
|
單元制冷方式/雙元(復疊)制冷方式（風冷）
|
|
冷卻器
|
法國“泰康”多級膜片式蒸發器
|
|
壓縮機
|
法國“泰康”全封閉制冷壓縮機/法國“泰康”全封閉制冷壓縮機組
|
|
定時功能
|
0.1～99.99（S、M、H）
|
|
安保裝置
|
電源超載、漏電、接地、超溫保護（帶聲訊提示）、快速保險絲、壓縮機過壓保護
|
|
標準配置
|
耐高、低溫鋼化玻璃內熱式中空玻璃觀察窗：220×180(mm)一個, 照明燈一只，測試引線孔￠50mm一個，樣品架2付， 帶腳輪
|
|
電源電壓
|
ACø220V·50HZ/380V·50HZ
|
|
使用環境溫度
|
15℃～＋30℃ ≤85％R.H
|
|
可選配件
|
控制儀:韓國進口“TEMI360"智能可編程控制器/“TEMI880"觸摸屏控制器 （選配件，訂購時需另外收費）
|
注：1、“GDW”為高低溫試驗箱型號。
2、技術參數均在環境溫度≤25℃.工作室空載條件下測得。
3、以上為標準型試驗箱，可根據用戶的具體要求定做非標型。
4、可根據用戶的具體要求定做非標型“高低溫試驗室”。
5、外形尺寸的高度不含箱體底部腳輪高度。

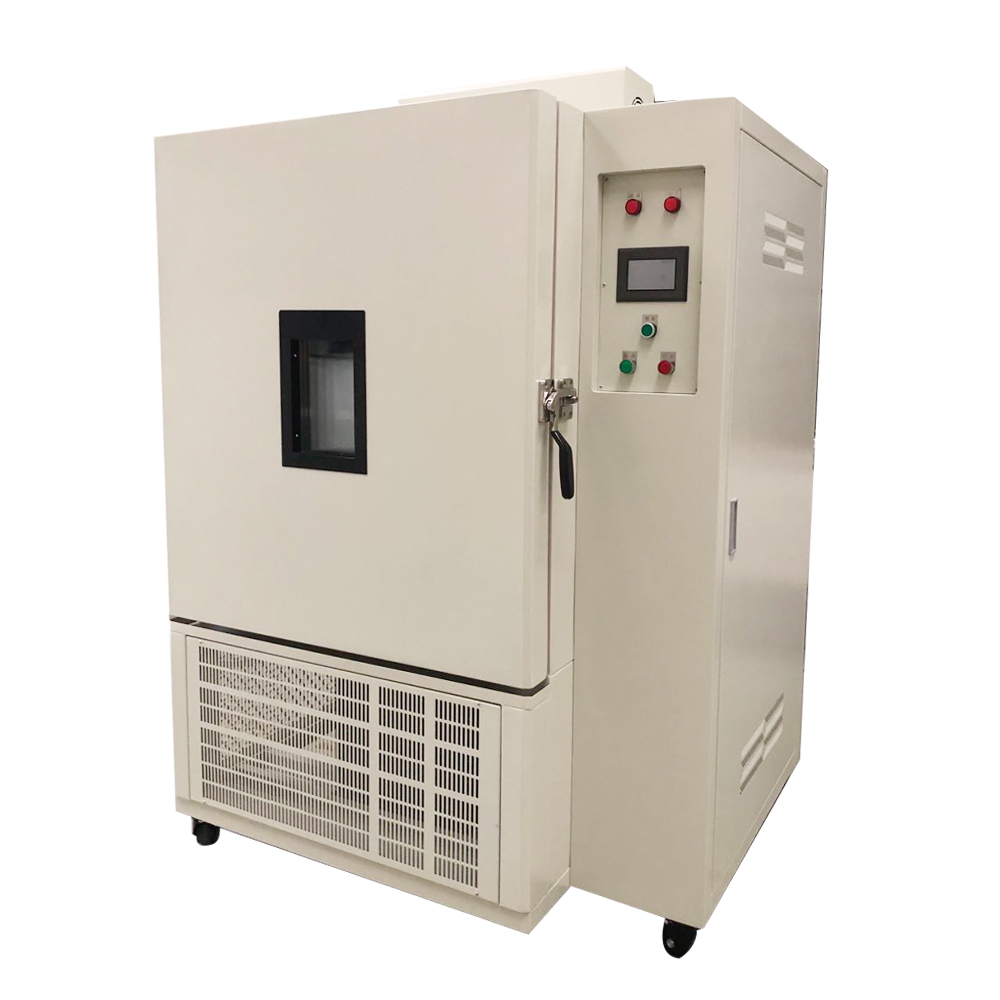

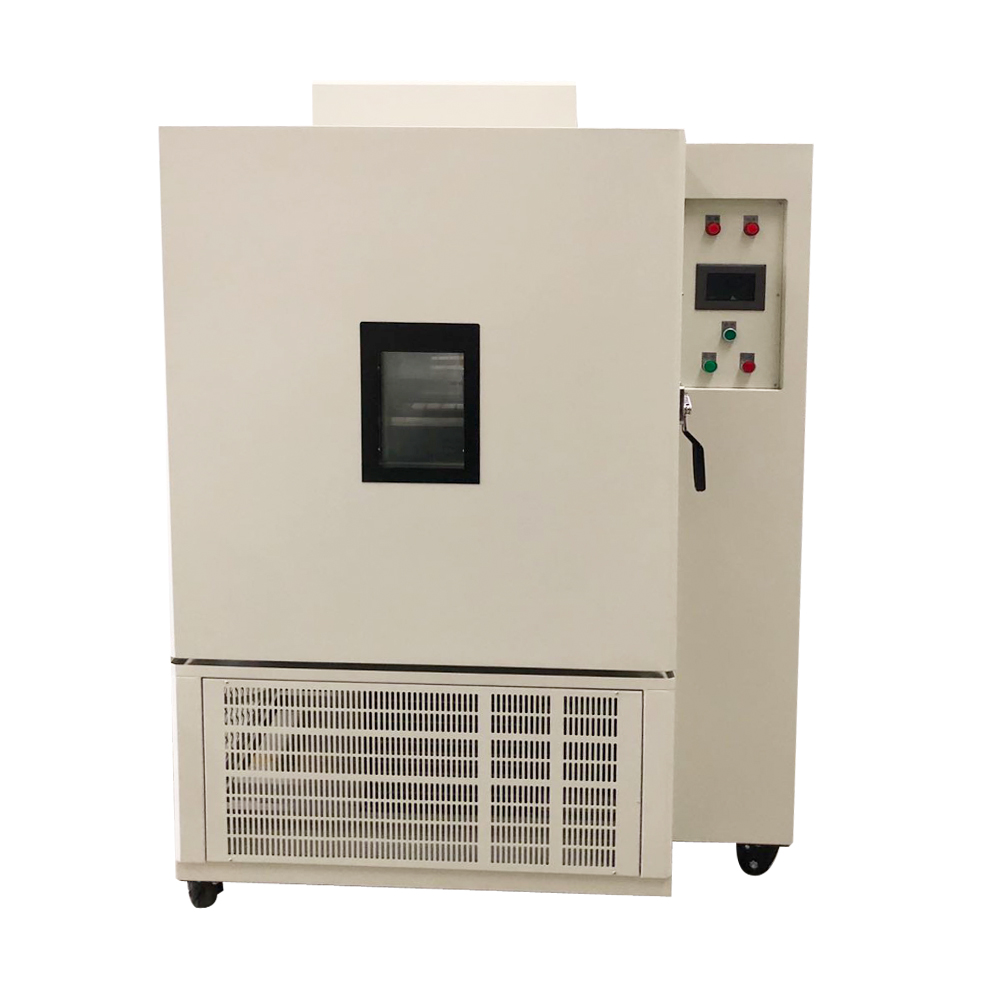

參考圖：

|
